Характеристики окон ПВХ и принципы подбора фурнитуры

Рынок ПВХ-окон перенасыщен предложениями, а менеджеры оперируют красивыми терминами, за которыми часто скрывается стандартная конструкция. Чтобы получить продукт, который будет окупаться энергосбережением и тишиной десятилетиями, нужно понимать физику процессов и материалов.

Выбор профиля ПВХ

Большинство людей, которые только подумывают купить пластиковые окна, ошибочно полагают, что профиль просто белая рама. На самом деле это сложная многокамерная конструкция, работающая на жесткость и термоизоляцию. Роль профиля - несущий остов. Именно он противостоит ветровым нагрузкам, удерживает вес стеклопакета и предотвращает деформацию створок.

Основной параметр - монтажная ширина (глубина) профиля. Стартовый сегмент - 58–60 мм. Такие системы предназначены для южных регионов или остекления балконов. Для постоянного проживания в умеренном климате рекомендуют системы от 70 мм. Оптимальные значения начинаются с 76–86 мм. Широкий профиль позволяет увеличить расстояние между стеклами и заложить более толстую стальную закладную.

Не менее важна классификация стенок по толщине. По ГОСТ 30673-99 выделяют классы А, В и С. Класс А (лицевые стенки от 3 мм, внутренние от 2.5 мм) - единственно верный выбор для жилых помещений. Он гарантирует геометрическую стабильность при нагреве на солнце и морозе. Класс В (2.5 мм) чаще встречается в бюджетном сегменте или на объектах коммерческой недвижимости.

Остерегайтесь маркетингового мифа о «семи камерах» в профиле. В стандартной 70-миллиметровой системе физически невозможно разместить более 5 камер, разделенных перегородками. Если вам предлагают 6 камер в 70 мм - вас вводят в заблуждение. Количество камер в профиле вторично по сравнению с общей шириной и качеством армирования.

Толщина профиля и армирование

В разрезе оконной рамы всегда находится стальной вкладыш «скелет» окна. Толщина стали напрямую влияет на то, провиснет ли створка через год или останется геометрически идеальной. Минимальная допустимая толщина оцинкованной стали для усиления профиля - 1.2 мм. В качественных системах используется сталь 1.5 мм, выполненная в форме замкнутого прямоугольника или П-образной формы.

Для широких створок (высота более 1500 мм) или глухих рам больших размеров обязательна сталь замкнутого сечения. П-образный профиль (швеллер) дешевле, но он снижает жесткость конструкции, особенно при активном проветривании зимой из-за разницы давлений теплого и холодного воздуха.

Обратите внимание на антикоррозийную обработку. Сталь должна быть горячеоцинкованной. Дешевая черная сталь без должного покрытия через 5-7 лет начнет ржаветь внутри пластика. Ржавчина увеличивается в объеме и трескает профиль ПВХ изнутри смертельный дефект, который невозможно отремонтировать.

Связь толщины профиля и армирования: чем шире монтажная глубина (например, 70 или 80 мм), тем толще должен быть воздушный зазор между сталью и внешней стенкой пластика. Это улучшает термоизоляцию и предотвращает появление «мостиков холода» через металл.

Закладные детали и монтажные узлы

Закладные инженерный элемент, который многие недооценивают до момента демонтажа окна. При установке в бетон, кирпич или газобетон окно не просто «приклеивают» пеной. Его жестко фиксируют рамными дюбелями (анкерами) или монтажными пластинами. Если в договоре указан монтаж на анкерные болты самый надежный вариант. Анкер проходит сквозь тело профиля и стальное армирование, уходя в стену на 80-100 мм.

Однако анкер нарушает герметичность контура профиля (образуется сквозное отверстие). Чтобы избежать этого, профессионалы используют монтажные пластины. Пластина зажимается под армирующим вкладышем при сборке окна. После установки окна в проем пластина крепится к стене дюбелем. Такая схема сохраняет целостность ПВХ-камер и обеспечивает надежную фиксацию.

При монтаже обязательно используются прокладочные клинья (твердый пластик). Они выставляют геометрию окна по уровню и создают зазор для запенивания. Нельзя использовать деревянные бруски в качестве клиньев - дерево меняет геометрию от влажности, и окно «поведет».

Стеклопакет? Расчет камер и формула

Стеклопакет занимает до 80% площади окна. Именно через него уходит тепло и проникает шум. Однокамерный пакет (два стекла и одна воздушная камера между ними) имеет смысл только в неотапливаемых помещениях или на южных террасах. Для спальни или гостиной его теплосопротивление недостаточно - зимой вы получите «плачущие» окна и холод.

Двухкамерный пакет (три стекла и две камеры) - базовый минимум для комфорта. Но и тут есть нюанс: формула пакета. Например, формула «4-16-4-16-4» означает три стекла по 4 мм и две камеры по 16 мм, общая толщина 44 мм. Ширина камеры влияет на теплоизоляцию линейно до определенного предела (около 16-18 мм). Если камера шире, в ней начинают зарождаться конвекционные потоки, которые вымывают тепло со стекла.

Для улучшения звукоизоляции используйте стекла разной толщины: «6-14-4-14-4». Наружное стекло толще (6 мм), оно лучше отражает низкочастотный шум колес и дороги. Внутренние стекла тоньше (4 мм), что создает эффект «резонансного гашения» звуковой волны на границе разных сред.

Всегда требуйте аргон в камерах. Этот инертный газ тяжелее воздуха и снижает теплопередачу на 5-12%. Но помните: аргон выветривается через микротрещины через 3-5 лет. Поэтому края стеклопакета должны быть обжаты первичным (бутил) и вторичным (полисульфид) герметиком. Качественная герметизация - залог того, что газ останется внутри надолго.

Энергоэффективность и Low-E покрытие

Современный стандарт - энергосберегающие (Low-E) стекла. На поверхность стекла напыляется оксид серебра. Обычное стекло пропускает инфракрасное (тепловое) излучение наружу. Ионное покрытие отражает длинноволновое излучение обратно в комнату. Зимой это работает на сохранение тепла, летом - частично отражает ультрафиолет.

Различают «твердое» (пиролитическое) и «мягкое» (магнетронное) напыление. Мягкое напыление эффективнее на 20-30%, но оно очень чувствительно к царапинам. Такое напыление наносят на внутреннюю сторону стекла, защищая его от контакта с воздухом в камере. Индикатор наличия Low-E - легкий фиолетовый или зеленоватый отблеск от окна при определенном угле падения света.

В регионах с жарким климатом используется мультифункциональное стекло. Оно работает как термос: зимой сохраняет тепло внутри, летом не пускает внешний жар. Это достигается комбинацией нескольких слоев напыления, включая серебро и нитрид титана.

Фурнитура- класс, механизмы и регулировки

Фурнитура набор рычагов, ножниц, цапф и ответных планок, которые управляют движением створки. Ресурс работы ПВХ-окна на 80% определяется именно фурнитурой. Дешевая китайская фурнитура имеет ресурс 10-15 тысяч циклов (открываний-закрываний). Качественная европейская (Roto, Siegenia, Maco) рассчитана на 60 тысяч циклов, что соответствует 25-30 годам интенсивной эксплуатации.

Режим «зима-лето» регулировка эксцентриков (цапф). При повороте ручки цапфа заходит за ответную планку. Эксцентрики имеют овальную форму. Поворачивая их ключом, вы меняете расстояние прижима створки к уплотнителю. Зимой прижим делают максимальным, чтобы резина сжалась и дала лучшую герметизацию. Летом прижим ослабляют, чтобы резина «отдохнула» и не потеряла эластичность.

Обязательные опции: микролифт (поднимает створку на 1 мм перед закрытием, снимая нагрузку с нижней петли) и блокиратор ошибочного открывания (не позволяет повернуть ручку на проветривание, если окно уже открыто настежь). Без блокиратора вы рискуете оборвать ножницы, и створка выпадет наружу.

Москитные сетки? Типы и выбор

Антимоскитная сетка не просто кусок ткани на липучке. Профессиональное решение - рамка из алюминиевого профиля. Сетка натягивается на профиль и зажимается резиновым шнуром (уплотнителем). Крепление к окну бывает «Z-образное» (накладное, металлические крючки фиксируются на раме) или штыревое (вставляется в пазы). Самый надежный вариант - внутренняя сетка на плунжерах (подпружиненных штырях), она не вываливается при ветре.

Материал полотна: стандартный полиэстер (стеклосетка) боится когтей животных и имеет крупную ячейку - около 1.5 мм. Усовершенствованный вариант - «антипыль» или «микросетка». Нити сплетены так, что ячейка составляет 0.8-1.0 мм. Такая сетка не пропускает тополиный пух и мельчайшую пыль, но она хуже пропускает воздух (падение воздушного потока до 30%).

Сетка «Антикошка» усилена стальной нитью или выполнена из металлического плетения. Она выдерживает нагрузку до 40-50 кг. Однако металлическая сетка ржавеет на открытых окнах или требует оцинковки. Алюминиевая сетка не ржавеет, но она мягкая и кошка может погнуть её лапой.

Комплектующие? Отливы, подоконники и откосы

Система «под ключ» включает не только окно. Подставочный профиль невидимый переходник между окном и подоконником. Он должен быть жестким и с дренажными отверстиями. Если его нет, вода с окна будет стекать под подоконник, вызывая плесень на откосах.

Отлив (внешний) должен иметь боковые загибы (ушки), которые заводятся в пазы рамы или в стену. Ширина отлива рассчитывается так, чтобы он выступал от утеплителя фасада на 50-60 мм. У него обязательно есть антиконденсатная насечка на нижнем сгибе - капельник. Без нее вода будет затекать под отлив и разрушать монтажную пену. Материал отлива: лучше всего сталь с полимерным покрытием толщиной 0.5 мм. Пластиковые отливы шумят от дождя.

Откосы из сэндвич-панели (два листа пластика с пенополистиролом внутри) - лучший выбор. Они не требуют утепления отдельно и не «плачут», как гипсокартон. При монтаже откосов пароизоляционная лента на монтажном шве должна заводиться внутрь откоса. Это блокирует проникновение пара из комнаты в слой монтажной пены, предотвращая её промерзание.

Подоконник из ПВХ армирован жесткими ребрами. Максимальная нагрузка на подоконник не должна превышать 50-70 кг (иначе он прогнется). Вынос (глубина) подоконника не должна перекрывать радиатор отопления более чем на 30%, иначе тепловая завеса у окна нарушится, и стекла начнут потеть.

Уплотнители! Типы профилей и срок службы

Уплотнитель первый барьер против сквозняков, шума и влаги. Он проходит по периметру створки и рамы в два независимых контура. Многие пользователи считают уплотнитель расходником, но именно от его эластичности зависит, не придется ли вам регулировать окна каждые полгода.

Основных материалов три: каучук (EPDM), термоэластопласт (TPE) и силикон. EPDM (этилен-пропилен-диеновый каучук) - золотая середина. Он стоит недорого, выдерживает морозы до -40°C и не теряет форму 10-15 лет. Термоэластопласт мягче на ощупь и проще в сварке углов, но на сильном морозе он дубеет и может треснуть при резком закрытии окна.

Силиконовый уплотнитель лучший по эластичности и сроку службы (до 25-30 лет). Он не боится ультрафиолета и перепадов температур. Недостаток - цена выше каучуковой в 2-3 раза. На рынке часто встречается уплотнитель из ПВХ и полиуретана - эти варианты жесткие и быстро садятся после усадки, лучше их избегать.

Форма уплотнителя бывает с одной, двумя или тремя «губами» (лепестками). Двухгубый вариант обеспечивает лучший акустический разрыв - звуку приходится огибать два препятствия подряд. Периодически (раз в 2-3 года) уплотнитель нужно смазывать силиконовой смазкой, чтобы он не склеивался с рамой и не пересыхал. Никогда не используйте для этого вазелин или растительное масло - они разрушают каучук.

Сравнительная таблица материалов уплотнителей

Вентиляционные клапаны и приточные устройства

Герметичное пластиковое окно решает проблему сквозняков, но создает новую: нарушение естественной вентиляции. Старые деревянные рамы пропускали 10-15 м³/час воздуха даже в закрытом состоянии. ПВХ-окно со стеклопакетом и двумя контурами уплотнителя практически герметично. В результате в помещении растет концентрация углекислого газа, влажности и формальдегидов от мебели.

Щелевой вентиляционный клапан монтируется в верхней части створки или фальца. Он представляет собой пластиковый короб длиной 350-400 мм с регулируемой заслонкой. Принцип работы: воздух с улицы засасывается через наружную решетку, проходит через акустический лабиринт внутри клапана (гасит шум) и поступает в комнату. Даже при полностью закрытом окне клапан пропускает 5-30 м³/час в зависимости от настройки.

Более продвинутое решение - клапан с принудительной вытяжкой и гигрорегулированием. Внутри такого клапана установлена мембрана из нейлона, которая расширяется при повышении влажности воздуха. Мембрана автоматически открывает заслонку шире, когда вы готовите ужин или сушите белье, и закрывает её, когда влажность приходит в норму.

Не путайте клапан с гребенкой (ограничителем открывания). Гребенка приоткрывает створку на несколько сантиметров, что зимой приводит к промерзанию уплотнителя и обледенению откосов. Клапан же работает через маленькое отверстие (6-12 мм), не создавая мостиков холода и не нарушая тепловой контур окна. Монтаж клапана не требует демонтажа окна - фрезеровка сквозного паза занимает у мастера 20-30 минут.

Шумоизоляция- акустические классы окон

Борьба с уличным шумом - отдельная инженерная задача, которая не решается простым увеличением камер в профиле или количеством стекол. Звук волна, которая затухает при прохождении через среды разной плотности и при отражении от преград. Для эффективной защиты от транспорта нужен комплекс: асимметричный стеклопакет, широкий профиль с разными камерами и специальный монтаж.

Акустический стеклопакет маркируется индексом Rw (dB). Стандартный двухкамерный пакет 4-16-4-16-4 дает изоляцию 32-34 дБ. Это комфортно для спального района в 200 метрах от дороги. Для дома у оживленной магистрали или железной дороги нужен пакет с Rw 38-42 дБ. Добиваются этого триплексом (слоеное стекло с внутренней пленкой) и разной толщиной стекол - например, 6-14-4-14-6, где наружное и внутреннее стекла толще среднего.

Триплекс - ключевой элемент шумоизоляции. Это два стекла толщиной по 3 мм с поливинилбутиральной пленкой между ними. Пленка гасит резонансные колебания стекла, которые возникают от басов грузовиков или поездов. Окно с одним триплексом (6.5 мм вместо 4 мм) увеличивает звукоизоляцию на 5-7 дБ без утолщения пакета. Стеклопакет с двумя триплексами по краям считается акустическим «люксом» - он глушит даже звуки перфоратора.

Профиль тоже участвует в шумоизоляции. Лучшие результаты показывают системы с разной шириной камер внутри профиля - так звук не находит прямого резонансного пути от наружной к внутренней стенке. Обязательное требование - монтаж с тройным уплотнителем (не два контура, а три) и запенивание шва не обычной монтажной пеной, а акустической с повышенной плотностью. Обычная пена после застывания становится жесткой и начинает передавать вибрацию от стены к раме. Акустическая пена остается эластичной и работает как демпфер.

Сравнение шумоизоляции стеклопакетов

Пароизоляция и гидроизоляция монтажного шва

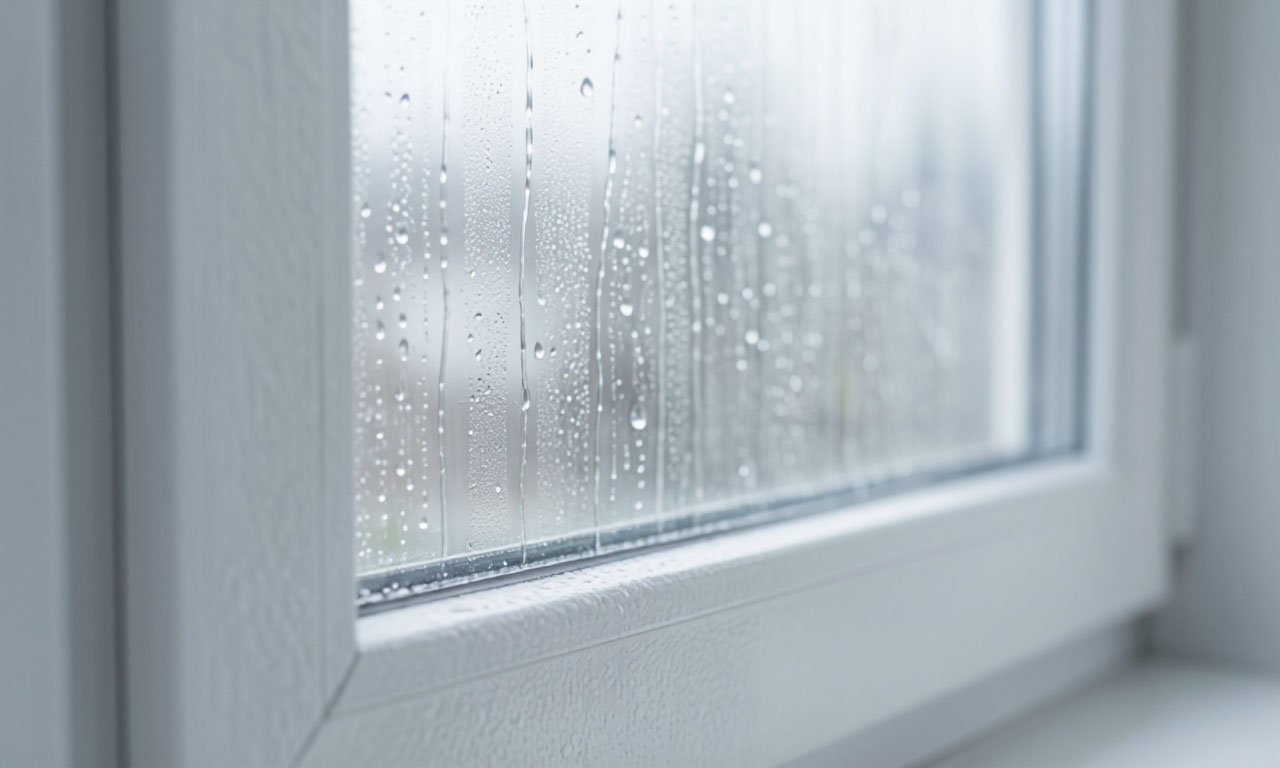

Самый частый дефект окон - промерзание откосов и черная плесень по периметру рамы. Причина не в окне, а в неправильной герметизации монтажного шва. Система «оконный монтажный узел» по ГОСТ 30971-2012 требует три слоя: основной центральный (теплоизоляция), наружный гидроизоляционный и внутренний пароизоляционный. Нарушение хотя бы одного слоя делает установку бракованной.

Пароизоляция с внутренней стороны (со стороны комнаты) нужна, чтобы водяной пар, который всегда присутствует в теплом воздухе, не проникал в толщу монтажной пены. Когда пар доходит до холодной зоны (границы стены), он конденсируется внутри пены. Замерзшая вода разрушает структуру пены, она крошится, и тепло уходит сквозь щели. Пароизоляционная лента самоклеящаяся полоса из металлизированной пленки или бутилкаучука. Её клеят на внутренний периметр рамы внахлест на откос.

Гидроизоляция снаружи работает ровно наоборот: она не дает дождю и влажному воздуху с улицы проникнуть в пену, но выпускает пар из пены наружу. Это достигается за счет диффузионной ленты (паропроницаемой гидроизоляции). Лента имеет микроскопические поры - водяной пар (молекула которого крошечная) проходит свободно, а капля воды (огромный кластер молекул) не проходит. Дешевый вариант - нанесение мастики или герметика, но они не обладают паропропускной способностью и запирают влагу внутри пены.

Правильная последовательность: сначала наклейка пароизоляции изнутри, затем запенивание, потом оклейка диффузионной лентой снаружи. Ширина всех лент должна быть не менее 40 мм в каждую сторону от рамы. Если монтажникам лень возиться с лентами и они просто задувают пену в щель, спустя 2-3 зимы вы увидите черные точки на откосах и иней на внутренних углах рамы.

Ремонт и регулировка- что можно сделать без вызова мастера

Около 70% проблем с пластиковыми окнами решаются за 15 минут шестигранным ключом и крестовой отверткой. Провисание створки (нижний угол трется о раму) лечится подъемом створки со стороны ручки. На нижней петле есть винт регулировки по вертикали - обычно это шестигранник на 4 мм. Вращение по часовой стрелке поднимает створку. На верхней петле находится винт горизонтального прижима - он двигает верхний угол влево-вправо.

Плохой прижим посредине створки (продувает) регулируется эксцентриками на торце створки. Их поворачивают плоскогубцами или специальной насадкой в положение «зима» (смещение в сторону уплотнителя). Не переусердствуйте: слишком сильный прижим сожмет уплотнитель, и он потеряет форму. Достаточно поворота на 2-3 мм.

Ручка заедает или проворачивается пусто - проблема в механизме квадрата (штока) внутри ручки или в заклинивании ножниц. Снимите декоративную накладку (оттяните и поверните на 90 градусов), открутите два винта и выньте ручку. Если квадрат не поврежден, просто смажьте механизм внутри рамы силиконовой смазкой. Для ножниц (верхняя петля) нужно снять блокиратор и смазать все шарниры.

Замена уплотнителя - операция на час. Купите резину точно такого же профиля (W-образная, D-образная или K-образная). Старый уплотнитель вытаскивается из паза, паз чистится, новый нарезается с запасом в 2-3 см и вдавливается специальным роликом. На углах не тяните резину - пусть она лежит свободно, прижатие произойдет при закрытии створки. Менять уплотнитель лучше осенью или весной при плюсовой температуре: холодная резина дубеет и плохо садится в паз.

Срок службы рамы из ПВХ определяет стабильность геометрии. Многокамерные системы от 70 мм с армированием оцинкованной сталью 1,5-2 мм обеспечивают сопротивление деформации до 1200 Па. Низкокачественный поливинилхлорид желтеет через 3-5 лет под УФ-излучением, тогда как модифицированные составы с диоксидом титана сохраняют белизну 20-25 лет.

Теплоизоляционные свойства на 70% зависят от заполнения. Двухкамерные пакеты с аргоновым наполнением и низкоэмиссионным i-стеклом показывают сопротивление теплопередаче 0,63 м²°С/Вт. Для северных регионов рекомендуются трёхкамерные конфигурации с дистанционной рамкой из тёплого края – это исключает мостики холода по периметру.

Механизмы управления требуют проверки на 10 000 циклов открывания. Петли из нержавеющей стали марки AISI 304 с толщиной 2,5-3 мм и 5-точечным прижимом гарантируют плотность прилегания створки. Ручки с внутренним армированием и антиоксидантным покрытием выдерживают нагрузки до 80 кг без деформации.

Ключевые аспекты подбора конструкций

Стабильность рамы определяет долговечность всей системы. Многокамерные системы с армированием стальным вкладышем 1.5-2.0 мм и глубиной от 70 мм обеспечивают устойчивость к деформации. Коэффициент теплопередачи Uf ≤ 1.1 Вт/м²·°C свидетельствует о высоких изоляционных свойствах.

Энергоэффективность светопропускающего элемента зависит от количества камер, типа наполнения и покрытий. Двухкамерные варианты с аргоном и Low-E покрытием (Ug=0.5-0.7 Вт/м²·°C) снижают теплопотери на 40% compared to обычными аналогами. Механизмы управления должны иметь нагрузочную способность ≥130 кг, антикоррозийное покрытие и минимум 10 000 циклов открывания. Европейские производители (Roto, Siegenia) предоставляют 10-летнюю гарантию на движущиеся компоненты.

Классификация ПВХ-систем по числу воздушных полостей

Конструкции с тремя внутренними перегородками – массовое решение для остекления жилых помещений в умеренном климате. Их сопротивление теплопередаче составляет примерно 0,60–0,70 м²·°C/Вт, что соответствует требованиям для большинства многоквартирных зданий.

Пятикамерные системы, с показателем теплозащиты 0,80–0,95 м²·°C/Вт, предпочтительны для частного строительства и регионов с более суровыми зимами. Дополнительные перемычки повышают жесткость створки и снижают риск деформации.

Для объектов с повышенными требованиями к энергоэффективности применяются шести- и семикамерные варианты. Их монтаж оправдан в северных широтах или в пассивных домах, где коэффициент теплопроводки превышает 1,0 м²·°C/Вт.

Число камер напрямую влияет на итоговую стоимость. Рекомендуется соотносить целесообразность инвестиций с климатической зоной и целями энергосбережения.

Определение требуемой толщины рамы

Толщина стенки каркаса напрямую определяет его жесткость и способность выдерживать ветровые и эксплуатационные нагрузки.

Изделия с сечением 58-62 мм обеспечивают базовые показатели теплоизоляции, подходя для остекления внутренних перегородок или помещений с умеренным климатом.

Конструкции 70-76 мм демонстрируют улучшенные теплосберегающие свойства за счет увеличенного числа воздушных камер и ширины притвора створки.

Для высотных зданий, частного строительства с панорамным остеклением или регионов с суровыми зимами рационально применение систем от 80 мм. Их монтажная глубина позволяет интегрировать стеклянные пакеты толщиной до 52 мм и гарантирует коэффициент теплопередачи ниже 0,75 Вт/м²·°C.

Проверьте техническую документацию производителя на соответствие ГОСТ 30673-99 и DIN EN 12608, где указаны минимально допустимые значения толщины внешних стенок (не менее 3 мм для класса А).

Сопоставьте данные о климатической зоне, уровне шума и планируемом энергопотреблении здания.

Окончательное решение принимается после расчета статических нагрузок инженером-проектировщиком.

Классы рам по сопротивлению теплопередаче

Сопротивление теплопередаче (R₀, м²·°C/Вт) – главная характеристика, напрямую определяющая, насколько хорошо рама удерживает тепло внутри помещения. Чем выше этот показатель, тем ниже теплопотери.

Классификация и диапазоны значений

Согласно ГОСТ, конструкции делятся на 10 классов: от низшего «R0» (R₀ ≤ 0.49) до высшего «R9» (R₀ ≥ 1.25). Для большинства регионов России минимально допустимым считается R₀ = 0.75 м²·°C/Вт, что соответствует классу R3.

Для достижения высоких значений R₀ ≥ 1.0 (классы R6-R9) применяются системы с увеличенной монтажной глубиной от 82 мм, оснащенные тремя и более камерами, а также терморазрывными вставками из полиамида или армированной стеклопластиковой арматуры.

В северных регионах (СПб, Урал, Сибирь) рекомендуется устанавливать класс не ниже R5 (R₀ ≥ 0.95), чтобы избежать промерзания и образования конденсата на откосах.

Армирование для масштабных конструкций

Габаритные светопрозрачные системы испытывают повышенные ветровые и эксплуатационные нагрузки, что требует особого подхода к их внутреннему усилению.

Роль стального усилителя

Замкнутый контур из оцинкованной стали толщиной от 1.5 мм, интегрированный в центральную камеру рамы, предотвращает деформацию створок и сохраняет геометрию коробки.

Для проёмов шириной свыше 900 мм обязательно применение П-образного или Г-образного армирования по всему периметру, а не только в горизонтальных импостах.

Производители указывают максимально допустимые площади для каждого типа профиля: например, система с монтажной глубиной 70 мм обычно допускает остекление до 2.8 м² без дополнительных импостов.

Расчеты и спецификации

Толщина металлического вкладыша должна соотноситься с шириной профиля: 1.2 мм для конструкций до 80 мм, 1.5 мм – для 90-120 мм, 2.0 мм – для систем свыше 120 мм.

В регионах с высокой ветровой нагрузкой (прибрежные зоны, высотные дома) рекомендуется увеличивать толщину армирования на 0.2-0.5 мм относительно стандартных нормативов.

Стыковка стальных элементов выполняется внахлёст с минимальным перекрытием 100 мм и фиксацией саморезами не менее чем в четырёх точках для сохранения прочности каркаса.

Отсутствие сплошного контура армирования в угловых соединениях – распространённая ошибка, приводящая к провисанию створок и разгерметизации.

Количество камер в стеклопакете для вашего климата

Теплоизоляционные качества конструкции напрямую зависят от числа воздушных промежутков между листами стекла.

Для южных регионов с мягкими зимами, где температура редко опускается ниже -10°C, достаточно однокамерного варианта.

Двухкамерные системы, с двумя герметичными прослойками, являются стандартом для средней полосы России, где зимние температуры достигают -25°C.

В районах с суровыми зимами (Сибирь, северные области) с морозами до -40°C и ниже необходимы трёхкамерные решения, обеспечивающие сопротивление теплопередаче (R₀) не менее 0,75 м²•°C/Вт.

Повышение количества герметичных отсеков с 1 до 2 увеличивает показатель звукоизоляции на 3-4 дБ, что критично для домов у оживлённых магистралей.

Увеличение массы створки на 15-20% при добавлении каждой дополнительной камеры требует применения усиленной арматуры и более мощных петель.

Солнечные факторы (Solar Heat Gain Coefficient) также варьируются: однокамерная конфигурация пропускает до 80% тепловой энергии, в то время как трёхкамерная – не более 65%, что предпочтительнее для жаркого климата.

Оптимальный баланс между энергоэффективностью, стоимостью и нагрузкой на элементы открывания достигается точным расчётом под конкретные метеорологические условия местности.

Заполнение полости инертным газом. Анализ эффективности

Аргон, криптон или их смеси повышают сопротивление теплопередаче конструкции на 10-15% по сравнению с воздушным заполнением.

Повышенная плотность газовой среды снижает конвекционные потоки внутри камеры, что напрямую влияет на снижение теплопотерь в зимний период.

Ежегодная утечка газа составляет примерно 2-3% от общего объема, что через 15-20 лет может свести первоначальные термоизоляционные преимущества к минимуму.

Экономический анализ показывает: дополнительные затраты на газонаполнение окупаются только в регионах с более чем 5000 градусо-сутками отопительного периода.

Для сохранения газа производители применяят бутиловый и полисульфидный герметики, но качество швов остается критическим фактором.

Специализированные фирмы предлагают услуги проверки газонаполнения лазерными детекторами, что актуально при приемке масштабных проектов.

Толщина стекла для защиты от шума

Для эффективного снижения уровня уличного гула применяются листы толщиной не менее 6 мм, поскольку их резонансная частота смещается в область низких звуков, хуже воспринимаемых человеческим ухом.

• Многослойные конструкции с виниловой прослойкой демонстрируют превосходные акустические характеристики: две панели по 4 мм с плёнкой 0.76 мм снижают проникновение шума на 36-38 дБ, что эквивалентно переходу от оживлённой магистрали к тихому переулку.
• Расстояние между стёклами в 24 мм с заполнением аргоном дополнительно поглощает низкочастотные колебания.
• Стекло 8/16/4 в составе трёхкамерной системы с разнотолщинными листами (4 и 6 мм) разрывает звуковую волну на нескольких резонансных частотах.

Для жилых помещений в зонах с эквивалентным уровнем звука выше 75 дБ (аэропорты, ж/д пути) рекомендуется комбинация: наружное стекло 6 мм, внутреннее триплекс 33.1 (3+3 мм с плёнкой), промежуток 16 мм.

Маркировка стеклопакетов. Как расшифровать

Комбинация цифр и букв на кромке изделия содержит исчерпывающую информацию о его конструкции.

Формула 4-16-4 описывает систему из двух листов толщиной 4 мм каждый, разделённых дистанционной рамкой в 16 мм.

Буква «i» между числами указывает на заполнение камеры аргоном, а символ «K» – на наличие низкоэмиссионного i-стекла, которое отражает тепловое излучение обратно в помещение.

Маркировка SP 4-14-4-14-4 расшифровывается как трёхкамерная конструкция с тремя листами и двумя промежутками по 14 мм.

Коэффициент теплопередачи Ug, который может быть указан, напрямую зависит от типа наполнения и покрытия; значение ниже 1,0 Вт/м²·°C считается высоким.

Наличие надписи «T» или «ТР» сигнализирует о закалённом листе, что повышает стойкость к механическим воздействиям.

Изучение этих обозначений позволяет точно определить теплосберегающие и шумоподавляющие характеристики изделия перед приобретением.

Типы механизмов открывания

Поворотные системы с центральной осью вращения створки требуют значительного свободного пространства перед проёмом для полного раскрытия. Наклонно-поворотная арматура, напротив, совмещает два режима: откидывание для микропроветривания и распашное открывание. Для балконных блоков часто применяется штульповой тип, позволяющий соединять две створки без вертикальной импоста, формируя широкий беспрепятственный проём.

Сдвижные конструкции, включая параллельно-сдвижные и подъёмно-сдвижные варианты, экономят площадь. Первые перемещают створку вдоль плоскости проёма на роликовых каретках, вторые приподнимают её и сдвигают по нижней направляющей, обеспечивая высокое усилие прижима. Фрамужные механизмы с верхней подвеской оптимальны для высоких проёмов, а системы с противовесом облегчают управление тяжёлыми элементами.

Сравнительные параметры

Контроль механических компонентов

Запросите у поставщика наименование бренда и серийный номер устанавливаемого комплекта. Известные производители, например, Roto или Siegenia, наносят лазерную маркировку на каждый элемент.

Попробуйте сместить створку в проёме, приложив усилие рукой. Люфт более 1-2 мм указывает на ненадёжное крепление или слабые армирующие вставки.

Визуальный осмотр и тактильная оценка

Покрытие металлических частей должно быть равномерным, без сколов, потёков или матовых участков. Качественное антикоррозийное напыление имеет однородный тёмно-серый или графитовый оттенок.

Поверните рукоятку. Ход обязан быть плавным, без скрипа и провалов. Сопротивление должно ощущаться одинаково на всём диапазоне движения, около 70-90 градусов.

Оцените вес основных элементов. Детали из цинково-алюминиевого сплава заметно тяжелее силуминовых аналогов. Это косвенно подтверждает прочность и износостойкость.

Нажмите на ответные планки и запорные цапфы. Они не должны прогибаться или смещаться от умеренного нажатия пальцем. Толщина стали в этих компонентах – не менее 2-2.5 мм.

Проверьте микролифт. Он должен автоматически приподнимать створку при переводе ручки в режим проветривания, исключая её провисание на петлях.

Попросите демонстрационный образец. Проведите 20-30 циклов открывания-закрывания. После этого все функции должны сохранять чёткость срабатывания, а крепёжные винты – оставаться неподвижными.

Регулировка фурнитуры для сезонных изменений

Сезонные колебания температуры и влажности вызывают термическое расширение или сжатие элементов конструкции. Это влияет на плотность прилегания створки к раме. Летом материалы расширяются, что может привести к затиранию, а зимой, наоборот, между уплотнителями образуются микро-зазоры, вызывающие продувание. Своевременная корректировка положения створки с помощью регулировочных винтов, расположенных на петлях и запорном механизме, компенсирует эти изменения, обеспечивая стабильную герметичность.

Точки и инструменты для корректировки

Основное воздействие осуществляется через эксцентрики на торце створки и винты в верхней и нижних петлях. Для поворота эксцентриков (цапф) необходим ключ-шестигранник на 4 мм, а для работы с винтами петель подойдет крестовая отвертка или тот же шестигранник. Проворачивание эксцентриков по часовой стрелке увеличивает прижим, против – ослабляет его. Вертикальное и горизонтальное смещение всей створки регулируется винтами в нижней петле: боковой винт отвечает за смещение влево-вправо, а верхний – вверх-вниз.

Противовзломная фурнитура. Основные элементы

Центральный компонент – запирающие цапфы из закалённой стали, смещённые относительно центра рамы. При повороте рукоятки они заходят за ответные планки на коробке, создавая до 4 точек фиксации на сторону. Для усиления устанавливают грибовидные цапфы диаметром от 8 мм, которые при захлопывании входят в паз, выдерживая статическую нагрузку свыше 1500 кг.

Защита от манипуляций

Рукоятка оснащается замком с ключом или кнопкой, блокирующей доступ к механизму снаружи. Дополнительно монтируют бронированные накладки на зацепные части, препятствующие высверливанию или перепиливанию. Усиленные петли с невынимаемыми осями и противосъёмные штыри, входящие в короб при закрытии, исключают отжим полотна.

При монтаже системы проверяют корректность работы всех ригелей. Используют минимум 2 противосъёмных фиксатора на створку. Для панорамных конструкций применяют многозапорные устройства с числом точек крепления от 8.

Совместимость аксессуаров с рамами

Механизмы для открывания крепятся к армирующему стальному стержню внутри полимерной конструкции. Толщина и форма этого усилителя (обычно П- или Г-образная) определяет максимально допустимый вес створки и набор поддерживаемых функций.

Системы с монтажной глубиной от 70 мм и выше, например, Rehau Blitz или Salamander Streamline, требуют усиленной серии Roto NT с шагом крепежа не менее 400 мм. Для более узких рам (58-60 мм), таких как KBE Etalon, достаточно базовой линейки Siegenia Aubi с точками фиксации каждые 280-320 мм.

• Проверьте сертификат производителя на соответствие ГОСТ 30777-2012.
• Исключите комбинации с разным тепловым расширением (алюминиевая фурнитура на ПВХ-основе).
• Убедитесь, что толщина стенки петлевой группы превышает 2.5 мм.

Неправильный подбор приводит к провисанию: створка массой свыше 45 кг с системой Micro-vent смещается на 1.5-2 мм ежегодно даже при регулировке.

Для поворотно-откидных механизмов критичен зазор между ответными планками и запорными цапфами – он должен составлять 0.5±0.1 мм. Превышение ведет к разбалтыванию импоста, уменьшение – к затиранию уплотнителя.

Специализированные серии для панорамных конструкций (Macro, Hero) используют стальные компоненты с цинковым покрытием не менее 12 мкм, выдерживающие нагрузки до 130 кг. Их устанавливают на рамы с классом прочности A-3 и выше.

Уплотнители. Материал и срок службы

Качество герметизации светопрозрачных конструкций определяется контуром из эластомера. Основные варианты – EPDM (этиленпропилендиеновый каучук), силикон и термопластичный TPE. EPDM демонстрирует высокую устойчивость к ультрафиолету, озону и температурным перепадам (-60°C до +150°C), сохраняя эластичность до 15–20 лет. Силикон, инертный к химическим воздействиям, служит свыше 25 лет, но дороже. TPE – бюджетная альтернатива с ресурсом 8–12 лет, склонная к ускоренному износу в агрессивных средах.

Для продления функциональности контура применяйте силиконовые смазки, исключающие пересыхание. Проверяйте прилегание створки к раме дважды в год. Замена требуется при потере эластичности, трещинах или снижении шумоизоляции.

Дополнительные элементы? Сетки и ограничители

Антимоскитная конструкция – это не сезонный девайс, а барьер против пыли и тополиного пуха. Полотно из стекловолокна с ячейкой 1x1 мм в алюминиевой раме служит до 5 лет. Модель «Антикошка» с усиленным плетением выдерживает вес до 30 кг.

Типы защитных систем

Рамочное исполнение подходит для стандартных проёмов. Для панорамных конструкций монтируют сетку на роллетном механизме, который сворачивает полотно в короб. Рулонный вариант экономит пространство и исключает демонтаж на холодный период.

Блокираторы поворота створки делятся на два вида:

• Замки с тросом: ограничивают раскрытие до 15 см, позволяя проветривать помещение.
• Накладные механизмы: полностью блокируют ручку, требуя для разблокировки ключ.

Монтаж обоих типов не нарушает герметичность конструкции.

Для установки на раздвижные системы применяют сетки со специальным пазовым креплением. Детские ограничители монтируются на импост или штапик, их механизм выдерживает до 250 кг статической нагрузки. Совместимость аксессуаров с фурнитурой MACO или ROTO проверяют по каталогам производителей.
