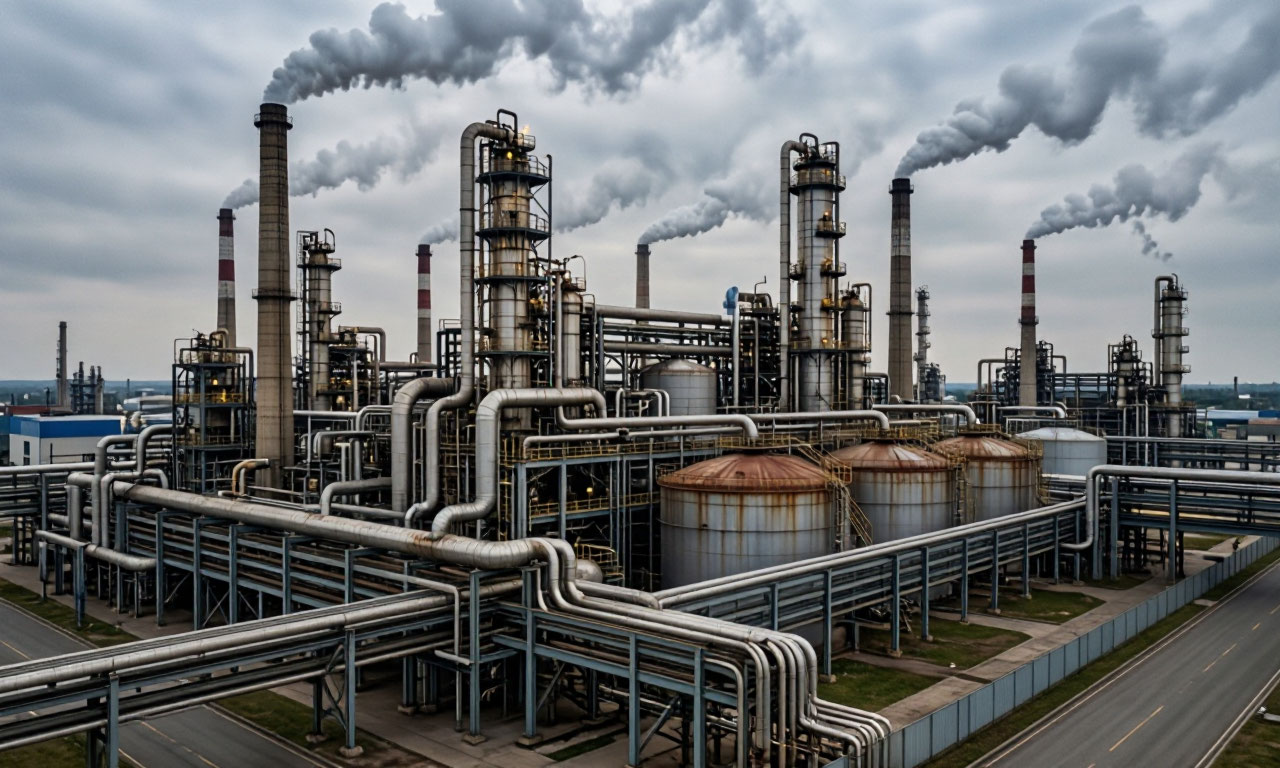

Проектирование промышленных объектов https://spproject.ru/services/ представляет собой сложный многоуровневый процесс, объединяющий архитектурно-строительные решения, технологические процессы, инженерные системы и логистику.
В отличие от гражданского строительства, здесь каждый проект уникален и привязан к конкретному технологическому регламенту, требованиям безопасности и экономической эффективности.
Современное промышленное проектирование базируется на методологии информационного моделирования (BIM), которая трансформирует традиционные подходы к созданию заводов, фабрик и производственных комплексов. Эта технология позволяет не просто создавать трехмерную геометрию объекта, но и наполнять модель данными о сроках, стоимости, эксплуатационных характеристиках и логистике обслуживания.
Функционально-планировочная организация территории и этапы проектирования
Промышленная площадка требует тщательной проработки генерального плана, учитывающего розу ветров, санитарно-защитные зоны, транспортные потоки и перспективы расширения производства. На первом этапе выполняется функционально-планировочная организация всей территории индустриального парка или промышленного кластера, включая объекты транспортной и инженерной инфраструктуры, а также кварталы с размещением производственных корпусов.
Типовая последовательность включает три основных этапа. Начальный этап - функционально-планировочная организация территории, выполняемая на основе проекта планировки. Второй этап - разработка проектной документации для линейных объектов (транспортные и инженерные коммуникации), зданий и сооружений инфраструктуры. Завершающий этап - рабочая документация для всех объектов в объеме, необходимом для строительства.
Для территориальных промышленных кластеров, объединяющих предприятия, научно-исследовательские и образовательные учреждения, а иногда и жилые объекты, процедура усложняется. Здесь требуется проектирование на основе документов территориального планирования, что добавляет уровень координации между различными собственниками и ведомствами.
Информационное моделирование? BIM-технологии в промышленности
- Внедрение информационного моделирования кардинально меняет подход к проектированию промышленных объектов. Технология BIM создает точную виртуальную копию строения со всеми конструкциями, материалами, инженерным оснащением и протекающими в нем процессами. Это не просто 3D-модель, а база данных, где каждый элемент обладает атрибутивной информацией.
- Различают несколько уровней зрелости BIM-проекта. 3D-проект представляет геометрический облик объекта с полным комплектом документации. 4D-проект добавляет временное измерение - календарный график строительства и эксплуатации. Формат 5D BIM включает расчет стоимости проекта и финансово-экономических характеристик. Верхний уровень - 6D BIM - обеспечивает электронный мониторинг и информационное моделирование эксплуатации строения на всем жизненном цикле.
Для промышленных объектов особенно важны 4D и 5D уровни, так как здесь критичны сроки запуска производства (окупаемость инвестиций) и точность смет. Модель позволяет отладить на виртуальном прототипе все проектные решения, оценить варианты событий жизненного цикла и способы реагирования на аварийные ситуации.
Технологическое проектирование и автоматизация производств
Промышленное проектирование неразрывно связано с разработкой технологических процессов. На этом этапе определяются состав оборудования, его компоновка, материальные потоки, численность персонала и системы управления. Современные подходы требуют применения систем автоматизированного проектирования (САПР) и систем управления жизненным циклом изделий (PLM).
Программные комплексы, такие как T-FLEX PLM, AutoCAD Plant 3D и другие, позволяют интегрировать задачи разработки изделий, подготовки производства и выпуска продукции. Особое внимание уделяется SCADA-системам (Supervisory Control And Data Acquisition), которые обеспечивают диспетчерский контроль и сбор данных о технологических процессах. Эти системы становятся цифровым мостом между проектной документацией и реально работающим производством.
При проектировании автоматизированных производств критически важно на ранних стадиях определить архитектуру системы управления: уровень полевых устройств (датчики, исполнительные механизмы), уровень контроллеров (PLC), уровень SCADA и уровень ERP-системы предприятия. Ошибки на этом этапе приводят к колоссальным затратам при пусконаладке.
Санитарно-технические системы и микроклимат производственных объектов
Проектирование систем отопления, вентиляции и кондиционирования для промышленных объектов подчиняется жестким санитарно-эпидемиологическим требованиям. Эти системы должны обеспечивать в рабочей зоне нормативные параметры температуры, влажности, скорости движения воздуха и содержания вредных веществ.
Расчет воздухообмена ведется с учетом неравномерности распределения вредных веществ, теплоты и влаги в объеме помещения. При одновременном выделении нескольких вредных веществ расход воздуха определяется по тому веществу, для которого требуется максимальная подача. Если вещества обладают однонаправленным действием на организм, расходы суммируются.
Для производственных помещений с объемом менее 20 кубометров на одного работающего требуется подача наружного воздуха не менее 30 кубометров в час на человека. При объеме более 40 кубометров на человека допускается только естественная вентиляция, но если естественное проветривание отсутствует, норматив повышается до 60 кубометров в час.
Особого внимания заслуживают системы местной вытяжной вентиляции. Источники выделения вредных веществ (газы, пыль, теплота) оборудуются местными отсосами, встроенными в технологическое оборудование либо максимально приближенными к источнику. Для вытяжных зонтов рассчитывается площадь приемной части и скорость воздуха в зависимости от количества открытых сторон. Для бортовых отсосов у гальванических ванн скорость воздуха в щели составляет 5-15 метров в секунду.
Освещение производственных помещений
Правильно спроектированное освещение - фактор производительности и безопасности труда. При расчетах учитываются характер зрительных работ, разряд точности, требуемый коэффициент естественной освещенности (КЕО) и тип источников света.
Для особо точных работ с размером объекта различения 0,1 мм и менее норма КЕО при верхнем комбинированном освещении составляет 10%, при боковом - 3,5%. Для весьма точных и тонких работ - 7% и 2% соответственно. Проектировщик должен рассчитать количество и размеры окон для естественного освещения, а для искусственного - определить тип светильников, их расположение и мощность, исключая слепящее действие и резкие тени.
Современные подходы предполагают использование светодиодных светильников с управляемым спектром и интеллектуальными системами автоматизации, которые регулируют яркость в зависимости от времени суток и присутствия персонала.
Промышленная вентиляция. Аэрация и механические системы
Для цехов со значительными тепловыделениями эффективно применение аэрации - организованной естественной вентиляции через специальные фонари и шахты на кровле. Приточный воздух подается в теплый период на уровне не более 1,8 метра от пола, в холодный - не ниже 4 метров. Площадь открываемых проемов должна составлять не менее 20% от общей площади остекления.
При проектировании механической вентиляции критически важен расчет мощности электродвигателя для вентилятора. Формула учитывает напор воздушного потока, КПД вентилятора и передачи, а также коэффициент запаса на неучтенные потери (1,2-1,5). Для установок мощностью до 5 кВт коэффициент пусковых затрат составляет 1,5.
Важное ограничение: рециркуляция воздуха не допускается в помещениях, где воздух содержит болезнетворные бактерии, вирусы, грибки, резкие неприятные запахи или вредные вещества 1 и 2 классов опасности. Для веществ 3 и 4 классов рециркуляция возможна при определенных условиях.
Уровни готовности производства и проектирование под серийный выпуск
Современная методология проектирования промышленных объектов включает оценку уровней готовности производства (УГП), что особенно актуально при создании высокотехнологичных производств. Система насчитывает десять уровней - от определения базовой технологии до серийного выпуска.
На шестом уровне определяются основные производственные процессы и элементы цепочек поставок, сравниваются предварительные затраты с целевыми. Седьмой уровень требует запуска опытной производственной линии и доступности всех материалов. На восьмом уровне проводятся испытания опытной линии и завершается детальный дизайн. Девятый уровень демонстрирует действующее опытное производство со стабильным дизайном.
Десятый уровень - действующее серийное производство с внедренной практикой бережливого производства. Для проектировщика это означает, что документация должна быть адаптирована под масштабирование, унификацию узлов и ремонтопригодность.
PLM и управление данными об объекте
Системы управления жизненным циклом изделий (PLM) играют ключевую роль в интеграции проектных данных. В контексте промышленного проектирования PLM-системы обеспечивают управление не только самим зданием, но и технологическим оборудованием, которое в нем размещается.
Общая среда данных (Common Data Environment, CDE) соединяет планирование завода и здания, создавая комплексную цифровую базу от ранних этапов проектирования до ввода в эксплуатацию. Формат IFC (Industry Foundation Classes) выступает мостом между PLM-системами и BIM-методологиями, позволяя управлять компонентами здания на основе структуры спецификаций (BOM).
Такой подход дает возможность уже на стадии планирования разрабатывать процессы эксплуатации здания и управлять активами через PLM или IoT-системы. Например, каждый вентилятор или насос в модели получает уникальный идентификатор, связанный с графиком обслуживания, запасными частями и инструкциями по ремонту.
Интеграция российского ПО и цифровая трансформация
В условиях технологического суверенитета важное значение приобретает использование отечественного инженерного программного обеспечения. Комплексы T-FLEX PLM, SCADA TRACE MODE и другие российские разработки внедряются на предприятиях для цифровизации процессов разработки изделий, проектных данных и подготовки производства.
Цифровая трансформация предполагает переход на единую PLM-платформу, где интегрированы САПР, системы инженерного анализа, управления инженерными данными и подготовки производства. Это требует не только внедрения софта, но и переобучения персонала, пересмотра бизнес-процессов и формирования библиотек типовых проектных решений.
При выборе программного обеспечения проектная организация должна оценивать не только функциональность, но и совместимость со смежными системами, возможности импорта/экспорта в открытые форматы, наличие технической поддержки и обучающих программ.
Советы по организации проектирования
Процесс проектирования промышленного объекта требует строгого соблюдения последовательности и регулярных междисциплинарных согласований. На начальном этапе формируется технологическое задание, где фиксируются все входные параметры: номенклатура и объем выпуска, режим работы, требования к условиям труда, экологические ограничения.
Эффективная организация предполагает использование методов параллельного проектирования (Concurrent Engineering), когда архитекторы, технологи, конструкторы и инженерные специалисты работают в единой информационной среде. Коллизии (пересечения трубопроводов с несущими конструкциями, отсутствие доступа для обслуживания оборудования) выявляются на ранних стадиях через автоматические проверки модели.
Важный практический аспект - нормоконтроль и стандартизация. Применение унифицированных узлов, типовых сечений, стандартных профилей и унифицированной номенклатуры материалов снижает стоимость и ускоряет выпуск документации. Формирование корпоративной библиотеки BIM-компонентов, сертифицированных для использования, - инвестиция, окупающаяся на первых же проектах.
Для снижения рисков при строительстве и эксплуатации рекомендуется на стадии проектирования разрабатывать цифровой паспорт объекта - структурированный набор данных о всех системах, оборудовании и материалах, который передается заказчику вместе с традиционной документацией.
Сравнительная таблица уровней BIM-зрелости для промышленных объектов
| Уровень BIM | Ключевая характеристика | Добавленные данные | Применение в промышленности | Типовая результативность |
|---|---|---|---|---|
| 3D | Геометрическая модель | Размеры, материалы, конструкции | Визуализация цеха, коллизии | Комплект чертежей |
| 4D | Временное измерение | График строительства, логистика | План монтажа оборудования | Календарно-сетевая модель |
| 5D | Стоимостное измерение | Сметы, бюджеты, ТЭО | Оценка инвестиций, лизинг | Финансовая модель |
| 6D | Эксплуатационное | Паспорта, графики ТО, регламенты | BMS, управление активами | Цифровой двойник |
| 7D | Устойчивое развитие | Энергоэффективность, углеродный след | Экологическая безопасность | ESG-отчетность |
Заключительные аспекты и контроль качества
Завершающий этап проектирования - выпуск документации, прохождение экспертизы и передача данных для строительства. Для промышленных объектов экспертиза включает не только проверку конструктивной надежности, но и соблюдение промышленной безопасности, пожарных норм, санитарных правил.
- Выходной контроль качества проектной документации должен включать проверку на коллизии (Clash Detection), соответствие заданию, полноту спецификаций и ведомостей объемов работ. Использование BIM на этом этапе позволяет автоматически генерировать ведомости, исключая человеческие ошибки при подсчетах.
- После завершения строительства информационная модель трансформируется в эксплуатационную - в нее вносятся фактические изменения (отклонения от проекта, замены оборудования, настройки систем).
Эта модель становится основой для системы управления зданием (BMS), мониторинга энергоэффективности и планирования ремонтов. Только при таком подходе инвестиции в цифровое проектирование приносят реальную экономию на всем жизненном цикле промышленного объекта.
Ключевой принцип современного проектирования: Создание единой цифровой среды, объединяющей архитектуру, технологии, экономику и эксплуатацию, позволяет сократить капитальные затраты до 15% и операционные издержки до 20% на протяжении всего жизненного цикла промышленного объекта.
